一、用途与功能

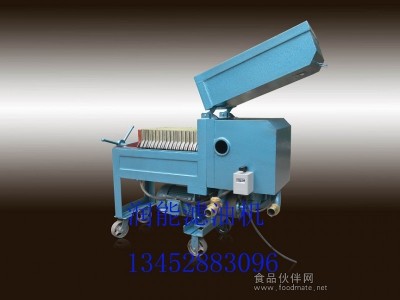

LY系列板框压力滤油机是专为各电厂、电站、工矿企业、润滑油库房、拖拉机站、石油、化工、冶金、国防单位等设计的，主要用来过滤变压器油、透平油、机油、柴油、航空液压油等油中的水份和杂质，也可使用不锈钢材料来为植物油过滤。该机由过滤床，油泵和粗过滤器等元件组成。滤板和滤框间衬有作为过滤介质的滤纸或滤布，凭借压紧装置的压力将滤板和滤框固定形成一个单独的过滤室，被压紧在滤板和滤框之间的滤纸或滤布起过滤作用。它具有结构简便、操作容易、运行成本低等优点。
| 二、LY系列板框压力式净油机技术参数表 | ||||||||||
| 型号 | LY-30 | LY-50 | LY-100 | LY-125 | LY-150 | LY-200 | LY-300 | |||
| 额定流量 | L/min | 30 | 50 | 100 | 125 | 150 | 200 | 300 | ||
| 工作压力 | Mpa | 0～0.5 | ||||||||
| 过滤面积 | ≥㎡ | 0.3 | 0.5 | 1.3 | 1.54 | 1.89 | 2.01 | 3.1 | ||
| 压紧方式 | 手动螺旋压紧 | |||||||||
| 齿轮泵 | 流量 | L/min | ＞30 | ＞50 | ＞100 | ＞125 | ＞150 | ＞200 | ＞300 | |
| 提高压力 | Mpa | 0.6 | ||||||||
| 齿数 | 10 | 17 | ||||||||
| 模数 | 5 | 4 | ||||||||
| 电源 | 380V×3/50HZ | |||||||||
| 电动机 | 转数 | r/min | 1400 | |||||||
| 过滤精度 | 玻纤纸1u3u棉纸5u10u | |||||||||
| 管径 | 进 | mm | 25 | 25 | 32 | 38 | 44 | 50 | 50 | |
| 出 | mm | 25 | 25 | 32 | 38 | 44 | 50 | 50 | ||
| 外型尺寸 | 长 | mm | 700 | 750 | 900 | 1100 | 1300 | |||
| 宽 | mm | 300 | 440 | |||||||
| 高 | mm | 720 | 840 | 1000 | ||||||
| 整机质量 | kg | 120 | 140 | 190 | 210 | 280 | 320 | 400 | ||
